弹簧式安全阀结构介绍【图】

    我们知道,安全阀按照结构来划分的话可以分为垂直式、杠杆式、先导式以及弹簧式安全阀几种类别,今天我们主要来为大家介绍的是弹簧式安全阀及其结构。

    那么什么是弹簧式安全阀呢?其机构又是怎么样的?

    弹簧式安全阀指依靠弹簧的弹性压力而将阀的瓣膜或柱塞等密封件闭锁,一旦当压力容器的压力异常后产生的高压将克服安全阀的弹簧压力,所以闭锁装置被顶开,形成了一个泄压通道,将高压泄放掉。

    弹簧式安全阀根据其阀瓣开启高度不同又分为全起式和微起式两种。全起式泄放量大,回弹力好,适用于液体和气体介质,微起式只宜用于液体介质。

    弹簧式安全阀主要由阀体、阀座、阀瓣、阀芯、阀杆、弹簧和调整螺杆等组成,其结构图如下:

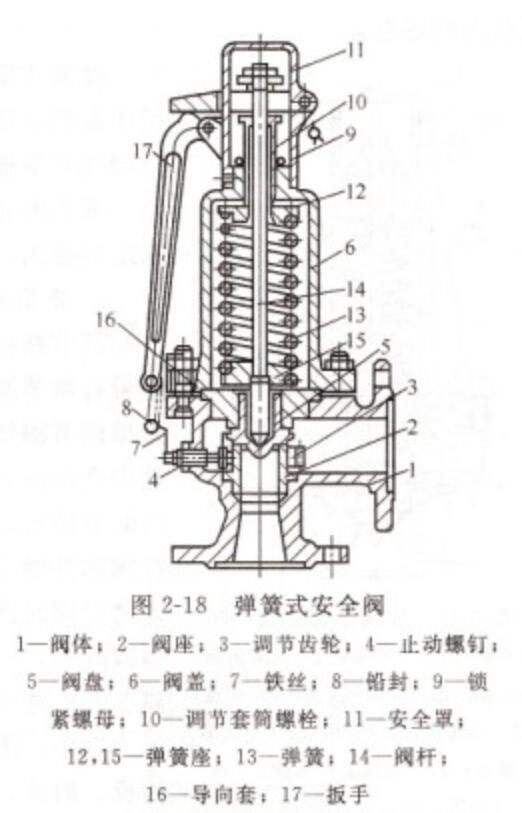

    弹簧式安全阀结构图1

    图1

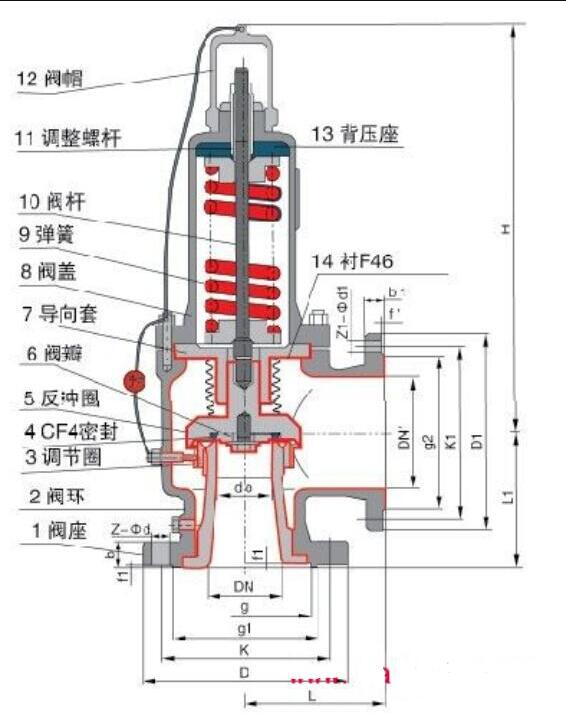

    弹簧式安全阀结构图2

    图2

    弹簧式安全阀部分结构件说明:

    1、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。

    2、热弹性阀瓣:阀瓣设计为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术,提高了硬度、耐磨性、抗冲抗性。

    3、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。

    4、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压提高。
