QJ41M高温蝶阀的概述
高温蝶阀属于蝶阀中采用高温金属材质制造的能够在高温环境中运作的阀门。其采用的是硬密封结构，或者说金属密封结构，高温球阀具有较高的密封特性，并且可以配备电动装置进行电动驱动也可以配备蜗轮杆手动驱动以及气动执行等方式。
QJ41M高温球阀的性能
适用介质：水，油品
作用对象：流体介质管道
压力环境：常压（如无注明需求）
温度环境：高温
驱动方式：手动
介质流动方向：单向
结构形式：一体式球阀，中线结构（不偏心）
阀门作用：调节管道介质和切断介质流动
阀门标准：国标
作用方式：双向作用
适用管道类型：直通式
可配附件：手轮
QJ41M高温球阀的尺寸结构
| 通径 | 尺寸 | |||||||||
| L | D | D1 | D2 | b | Z-φd | H | H1 | DO | ||
| QJ41M-25C | ||||||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 105 | 150 | ||
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 110 | 150 | ||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 | ||
| 32 | 180 | 125 | 100 | 78 | 16 | 4-18 | 140 | 180 | ||
| 40 | 200 | 135 | 110 | 85 | 18 | 4-18 | 155 | 250 | ||
| 50 | 230 | 145 | 125 | 100 | 18 | 4-18 | 175 | 300 | ||
| 65 | 290 | 155 | 145 | 120 | 20 | 4-18 | 195 | 300 | ||
| 80 | 310 | 165 | 160 | 135 | 20 | 8-18 | 225 | 320 | ||
| 100 | 350 | 175 | 180 | 155 | 22 | 8-18 | 250 | 320 | ||
| 125 | 450 | 185 | 210 | 185 | 24 | 8-18 | 270 | 360 | ||

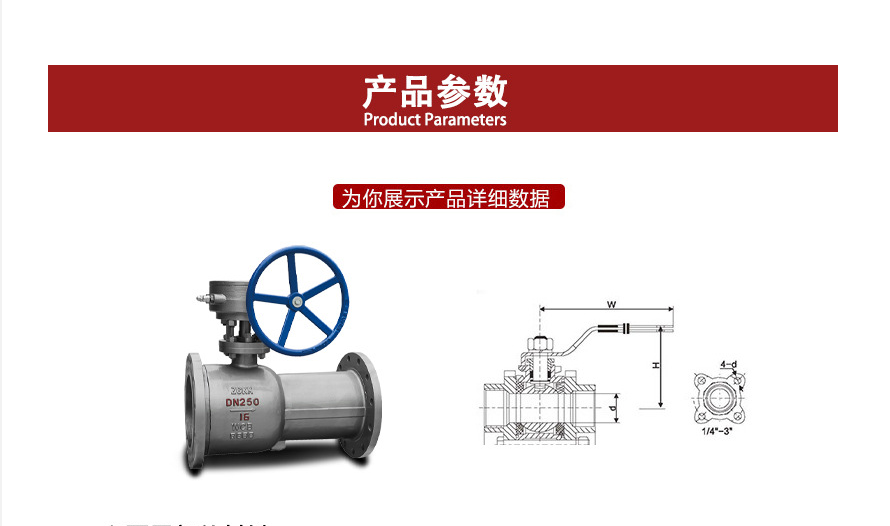

QJ41M高温球阀的产品参数图

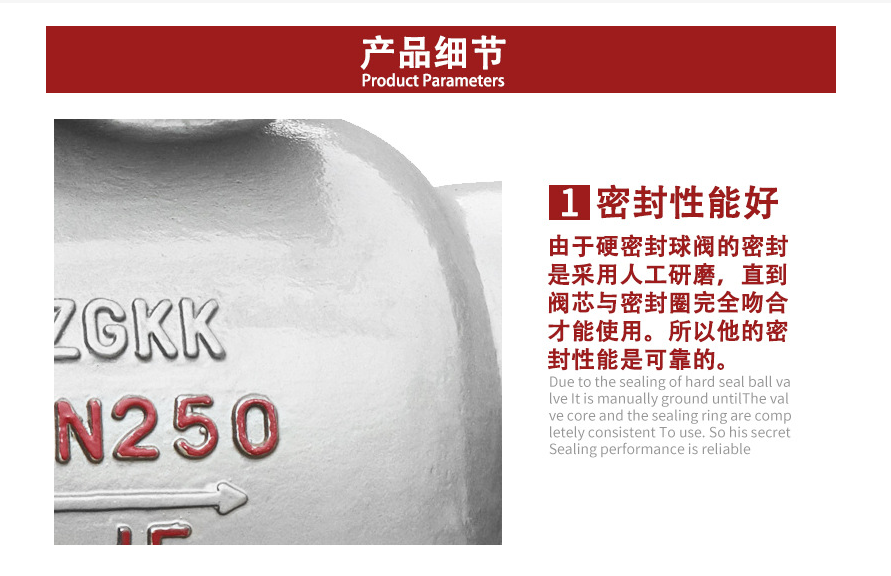

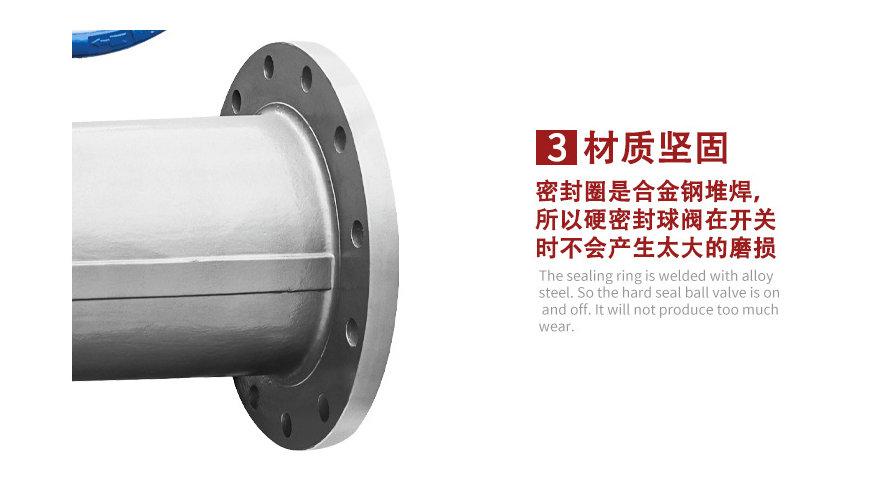

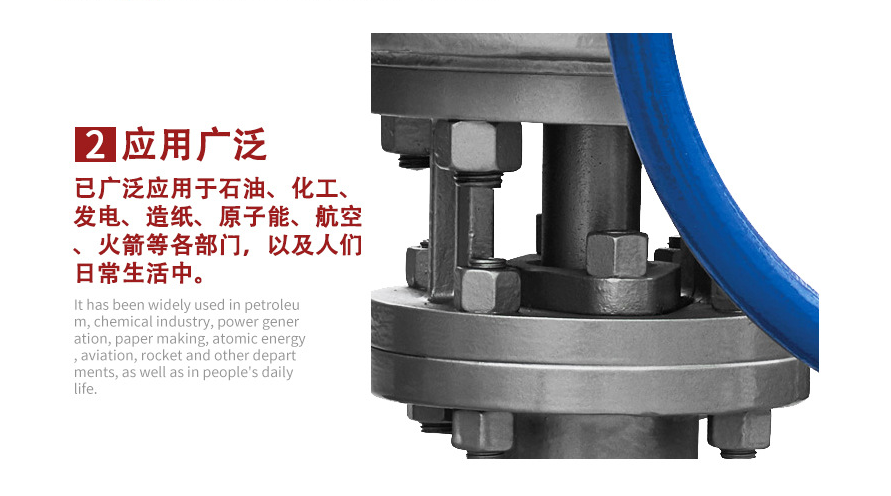

QJ41M高温球阀的产品细节图

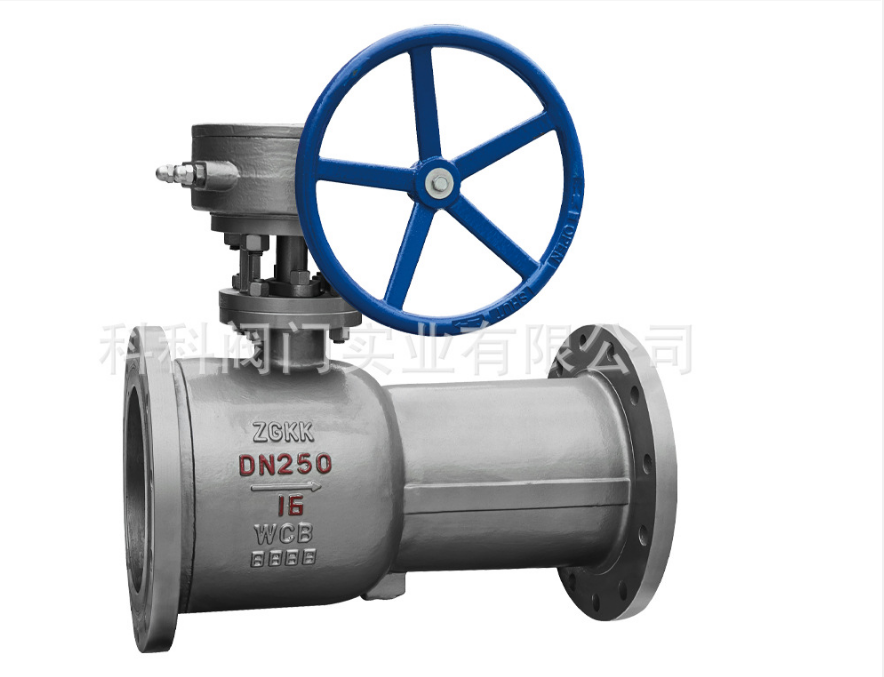

QJ41M高温球阀产品展示图
